柔性位移计
柔性位移计是采用电感调频原理，利用线圈的电感的变化来实现非电量电测。可以把输入的各种机械物理量如位移参数转换成电量输出，可以实现位移测量。最简单的电感式传感器应用由测芯和传感器本体组成，测芯和传感器本体内的电感线圈有空气隙，当测芯移动时，磁路中气隙的磁阻发生变化，从而引起线圈电感的变化，这种电感的变化与衔铁位置即气隙大小相对应。因此，只要能测出这种电感量的变化，就能判定衔铁位移量的大小，且在测杆的前端加了一段弹性的延长杆，保证测点与本体可以上下左右测量，不至于测杆错位。
主要特点：
BD-RW200系列柔性位移计是电感调频类传感器，用于软路基或回填路基土工隔栅结构体伸缩张拉的位移测量的监测。
有智能型和高智能型，分别可以实现人工和自动化监测。广泛应用于公路、铁路、软路基和回填路基土工隔栅等工程上。
技术参数：
|
技术指标 |
|

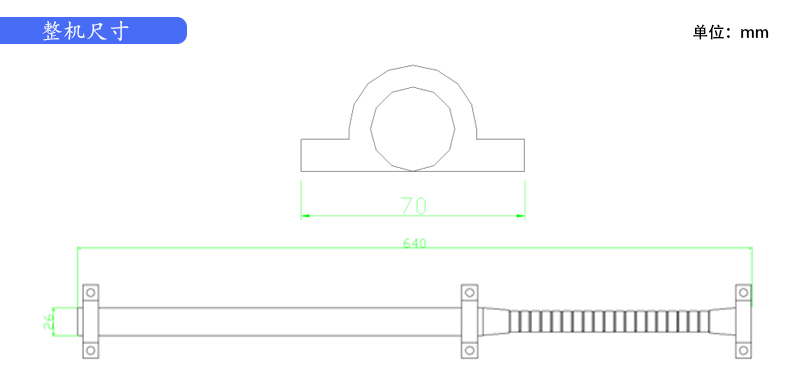

整机尺寸和电气特征 |
||
|
量程 |
200mm |
|
功耗（典型值） |
＜10mA（﹢12V） |
|
分辨率 |
0.1mm |
|
输入电压 |
DC15V~24V |
|
精度 |
0.5mm |
|
环境适应性 |
|
|
启动时间 |
＜1s |
|
温 度 |
工作温度-40℃ ~ +80℃ |
|
输出参数 |
位移量以及相对位移量 |
|
防护等级 |
IP68可深埋 |
|
输出信号 |
RS485(北斗自定义) |
|
|
|
|
最大工作速度 |
1m/s |
|
|
|
|
使用寿命 |
500万次 |
|
|
|
